ATS-500硅鋼片絕緣電阻測試儀可自動測量電工鋼片 ( 帶 ) 涂層絕緣電阻，設備由穩壓電源單元 、 精密電流測量單元、控制處理單元、測試臺體 ( 配有 10 根觸頭及金屬桿、鉆頭、電動壓力控制單元) 等主要功能部件組成。用戶只需輸入測試條件、記錄參數和放置樣品即可自動完成測試。設備符合《GB/T 2522-2017電工鋼片（帶）涂層絕緣電阻和附著性測試方法》、IEC60404-11:2012等標準。用戶可定制自動上片下片檢測版本、加溫檢測版本（加熱單元最高到150℃）。
產品特點
電工鋼片（帶）涂層絕緣電阻系數測量范圍：≥1.5Ωmm2；
設備可用于電工鋼片（樣片，沖壓片）絕緣涂層質量控制；
可選配電腦及上位機軟件，實現測量和數據的管理。
技術參數
1、硬件參數
1.1、穩壓電源單元
| 輸出電壓 | DC：0～500mV |
| 輸出電流 | DC：0-1.2A |
| 電流、電壓準確度 | 優于 0.1% |
1.2、測試臺單元
| 10個導電觸頭面積 | 645 mm2 ± 0.5 % |
| 觸頭壓力范圍 | 0.01-5N/ mm2 |
| 壓力準確度 | 優于0.5% |
| 測量時壓力 | 2N /mm2 |
| 一次測量時間 | 小于20S |
1.3、測量樣品要求
| 尺寸 | (30mm-110mm)*(110mm-500mm) |
| 厚度 | 0.1mm-1.0mm |
| 其它 | 試樣表面應清潔、平整、無斑痕和劃痕 |
1.4、設備整體機械參數
| 外圍尺寸 | 460mm（W）*400mm（D）*980mm（H） |
| 重量 | 65Kg |

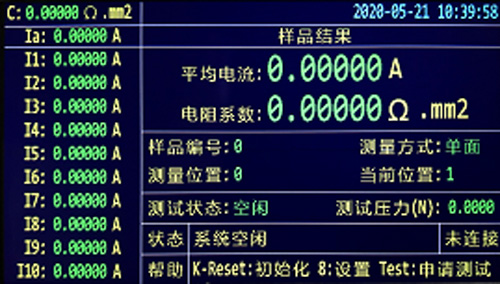

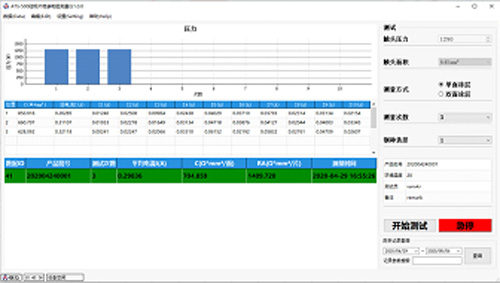

測量界面
