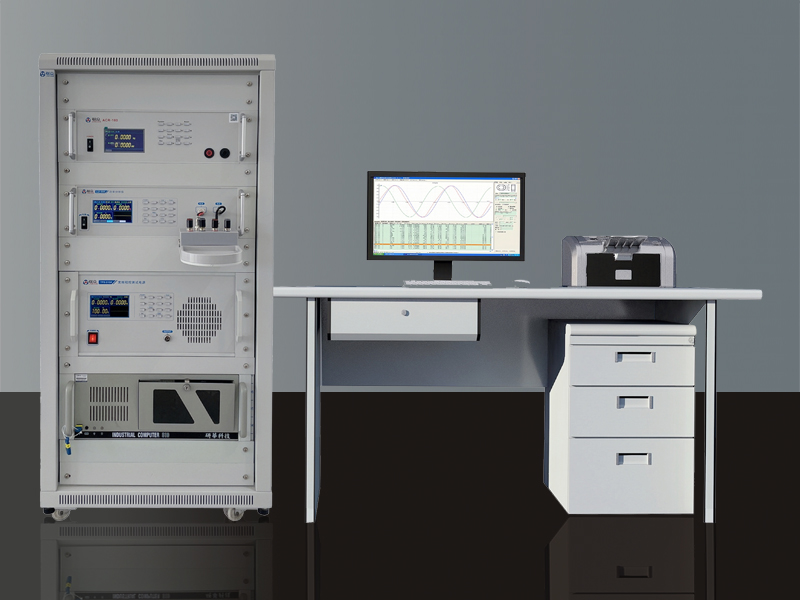

MATS-313XSA軟磁動態測量裝置可自動測量金屬磁粉芯等低磁導率軟磁材料等交流磁性參數：Ps、Bm、Hm、Ss，μa和δ，可推算特定條件下的μ′、μ″、μL、μR、Q和AL等動態磁特性參數。 測試系統由工控計算機、勵磁電源、功率分析儀和功率補償模塊組成，系統采用功率補償技術，最大勵磁功率可達到3000VA或6000VA，有效解決了大功率低磁導率軟磁器件的功耗無法測量的問題。
測試項目

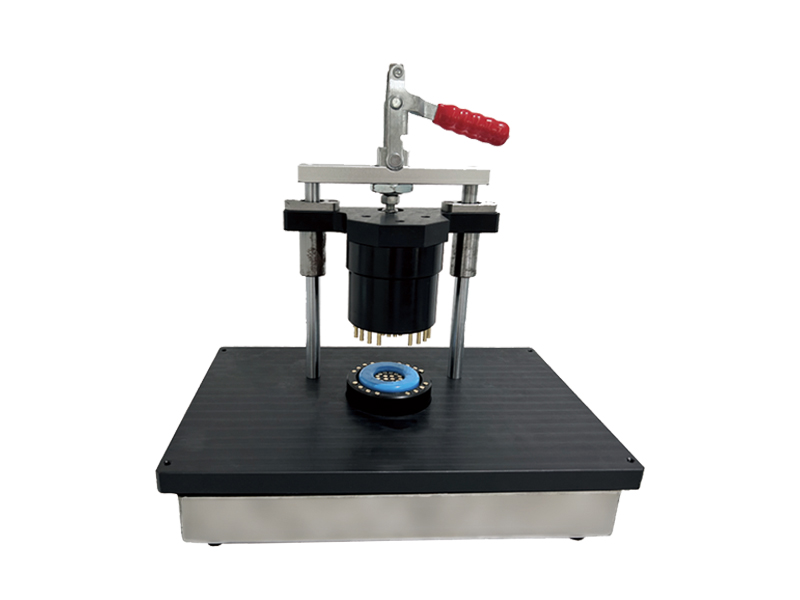

1、雙繞組測量

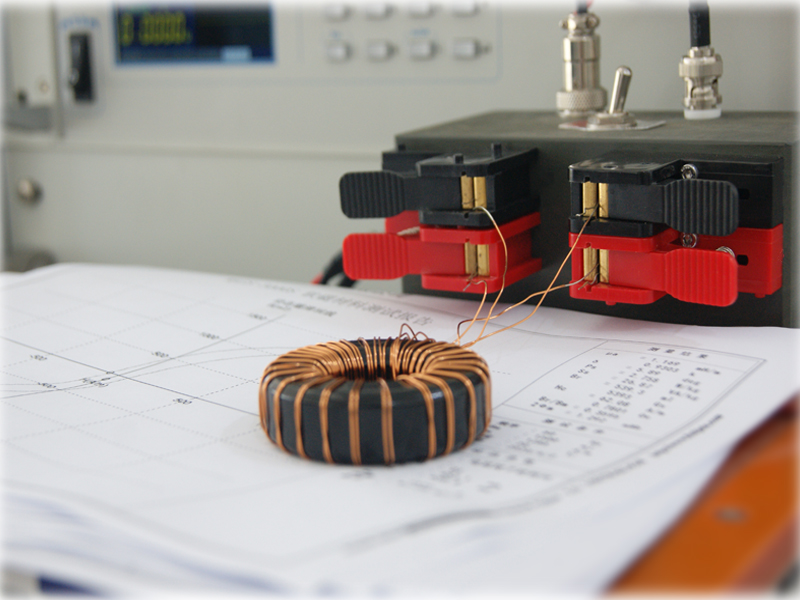

測試樣品形狀:直接在樣品上繞制勵磁（N1）和感應（N2）線圈測量環形、矩形、EE形和EI形等閉路樣品;
測試樣品種類;可測試鐵硅鋁、鐵鋁、非晶/納米晶、硅鋼、坡莫合金金屬磁粉芯和軟磁鐵氧體等軟磁材料;
測試參數:測量軟磁材料的動態磁性參數，可準確測量μa、δ、Ps、Br和Hc，可推算特定條件下的μ′、μ″、μL、μR、Q和AL等動態磁性參數;

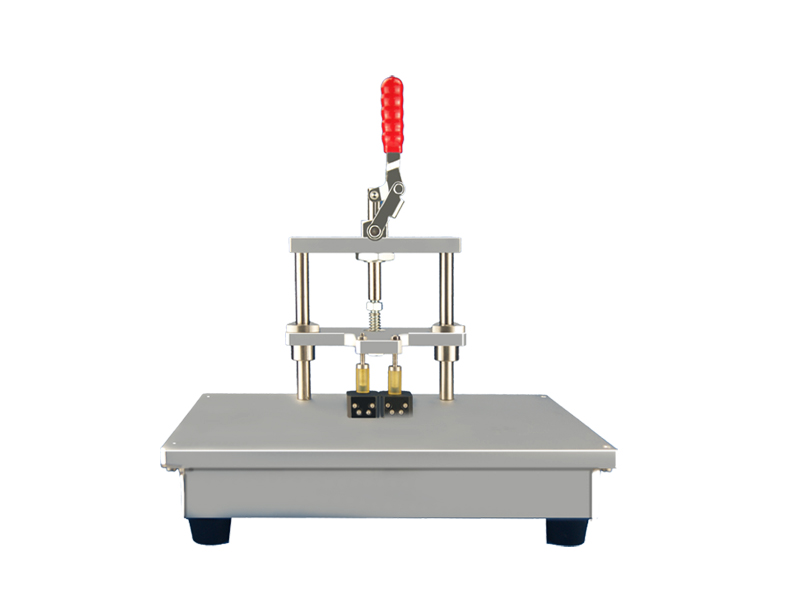

2、單繞組測量
設備支持單繞組測量，可直接測量光伏儲能電感和環形電感等磁性器件。此時，功耗Pe包含繞組線圈的線損;
技術參數
| 使用環境 | |||||
| 參數 | 技術指標 | ||||
| 輸入電源 | 單相220V，50Hz | ||||
| 使用環境 | 環境溫度：23±5℃；環境濕度：30～75%RH | ||||
| 外磁場干擾 | 應絕對避免 | ||||
| 熱平衡時間 | 10分鐘 | ||||
TPS-500A寬頻程控測試電源 | |||||
| 子型號 | 1207A | 2007A | 3007A | ||
| 最大輸出功率 | 500VA | 500VA (≤120k) | 500VA (≤120k) | ||
| 頻率范圍 | 1kHz～120kHz | 1kHz～200kHz | 1kHz～300kHz | ||
| 頻率細度 | < 0.1%×當前值，頻率誤差< 0.05% | ||||
| 輸出電壓 | 0～10V～75V～150V～300V，四檔自動量程 | ||||
| 最大輸出電流 | 7A | 7A | 7A | ||
| 1.√表示支持此功能，Х表示不支持此功能 2.型號定義：最大輸出功率（VA），后綴指最大頻率（kHz）/10+最大輸出電流 (A)+字母 | |||||
LZ-300功率分析儀 | |||||
| 型號 | LZ-300/3010 | LZ-300/3020 | |||
| 頻率測量 | 1kHz～300kHz | ||||
| 電流測量 | 0～10A（有效值） | 0～20A（有效值） | |||
| 電壓測量 | 0～300V（有效值） | 0～120V（有效值） | |||
| 相位精度 | 1% ±0.05° | 1% ±0.05° | |||
| 型號定義：最大頻率kHz/10+最大電流A，最大電流小于10時，前面加0。 | |||||
ACR-100X功率補償模塊 | |||||
| 型號 | ACR-100B | ACR-100 | |||
| 工作頻率范圍 | 10k?300kHz | 10k?300kHz | |||
| 最大工作電壓 | 300V | 300V | |||
| 最大工作電流 | 10A | 20A | |||
| 最大補償功率 | 3000VA | 6000VA | |||
| 補償方式 | 自動 | 自動 | |||
| 備注 | 功率補償目前僅用于鎖定磁感Bm測量模式，不支持鎖定磁場測量。 | ||||
