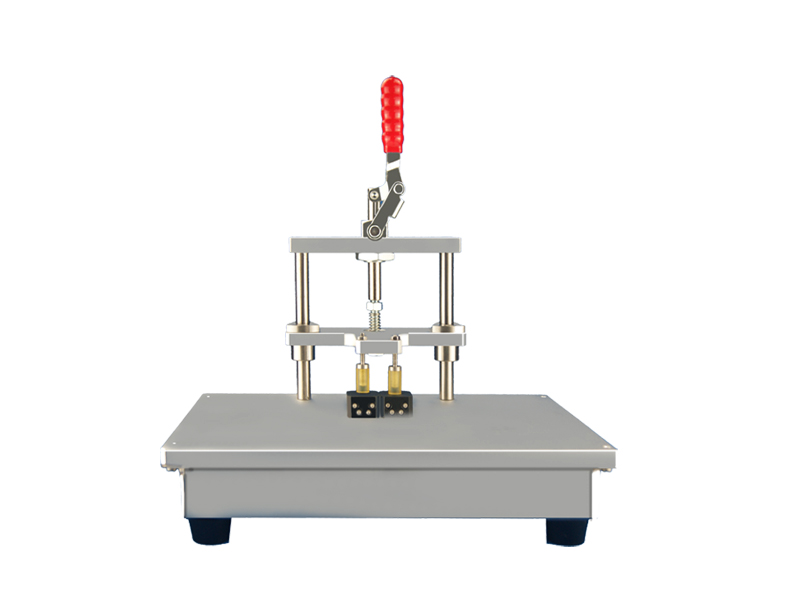

MATS-3110SA軟磁動態測量裝置可自動測量鐵硅鋁、鐵鋁、軟磁鐵氧體、坡莫合金、非晶/納米晶和硅鋼等軟磁材料在40Hz～300kHz（連續頻率）條件下的交流磁性參數：Ps、Bm、Hm、Ss，μa、δ、Br和Hc，可推算特定條件下的μ′、μ″、μL、μR、Q和AL等動態磁特性參數。測試系統由計算機、TPS系列寬頻程控測試電源和LZ系列功率分析儀組成，配置MATS磁性自動測試系統V7.0——SMTest軟磁動態測量軟件，可實現各種復雜的磁特性測試以及數據管理。
測試項目

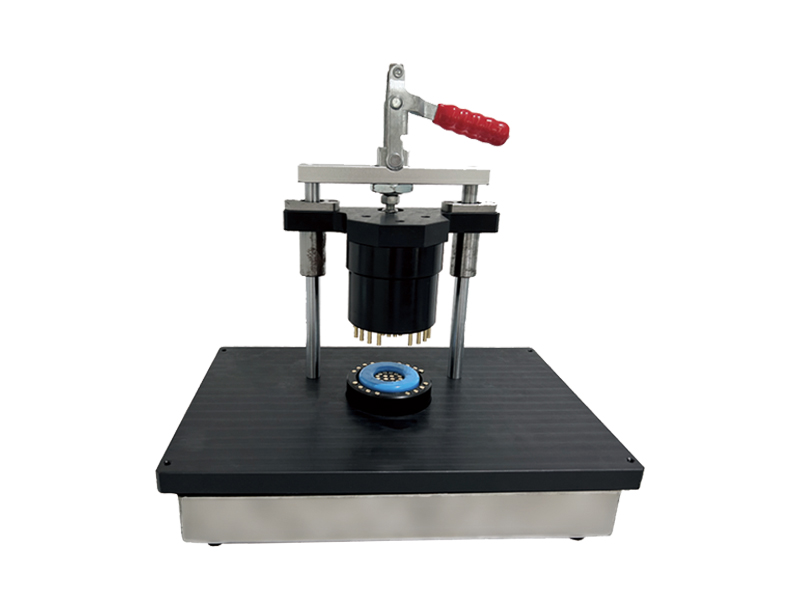

1、閉路樣品
| 將樣品、磁化線圈（N1）、測量線圈（N2）共同組成一個空載變壓器?？蓽y量環形、矩形，CD形、EE形、UU形，PQ形等具有閉合磁路結構的試樣。 | |||
| 材料 | 測量參數 | 適用標準 | |
| 硅鋼、非晶、納米晶、坡莫合金和SMC軟磁復合材料等 | Ps、Bm、Hm、Ss、ua，以及交流磁化曲線和損耗曲線 | GB/T 3658-2008 GB/T 19346.1-2017 | |
2、愛潑斯坦方圈
| 愛潑斯坦方圈是用于測量電工鋼帶磁特性參數的磁化裝置。由四個線圈和空氣磁通補償線圈組成,四個線圈的每一個都包含初級磁化繞組和次級感應繞組。測試時由初級線圈、次級線圈和作為鐵芯的電工鋼帶試樣組成一個空載變壓器。 | |||
| 型號 | ES-700 | ES-200 | |
| 適用標準 | GB3655-2008和IEC 60404-2 | GB 10129-88 | |
| 等效磁路 | 940mm | 940mm | |
| 線圈匝數 | N1=N2=700匝 | N1=N2=200匝 | |
| 適用頻率 | 50?400Hz | 400Hz～10kHz | |
| 測量范圍 | 取向硅鋼：Bm1.0T～1.8T，Hm≤1000A/m 無取向硅鋼：Bm0.8T～1.5T，Hm≤10kA/m | ||
| 樣品尺寸 | 寬30mm±0.2mm,長280～320mm±0.5mm | ||
| 試樣質量 | 240g?1000g | 200g?1000g | |
技術參數
| 使用環境 | |||
| 參數 | 技術指標 | ||
| 輸入電源 | 單相220V，50Hz | ||
| 使用環境 | 環境溫度：23±5℃；環境濕度：30～75%RH | ||
| 外磁場干擾 | 應絕對避免 | ||
| 熱平衡時間 | 10分鐘 | ||
| TPS-500M硅鋼測試電源 | |||
| 參數 | 技術指標 | ||
| 最大輸出功率 | 500VA | ||
| 頻率范圍 | 40Hz-1kHz | ||
| 頻率細度 | < 0.1%×當前值，頻率誤差< 0.05% | ||
| 輸出電壓 | 0～1V～10V～50V～150V四檔自動量程 | ||
| 最大輸出電流 | 10A | ||
| 鎖定Bm | √ | ||
| 鎖定Hm | √ | ||
| TPS-500A寬頻程控測試電源 | |||
| 子型號 | 1210B | 2010B | 3010B |
| 最大輸出功率 | 500VA (≤120k) | ||
| 頻率范圍 | 1kHz～120kHz | 1kHz～200kHz | 1kHz～300kHz |
| 頻率細度 | < 0.1%×當前值，頻率誤差< 0.05% | ||
| 輸出電壓 | 0～10V～50V～150V～300V四檔自動量程 | ||
| 最大輸出電流 | 10A | 10A | 10A |
| 鎖定Bm | √ | √ | √ |
| 鎖定Hm | √ | √ | √ |
| 1.√表示支持此功能，Х表示不支持此功能 2.型號定義：最大輸出功率（VA），后綴指最大頻率（kHz）/10+最大輸出電流 (A)+字母（A：支持鎖B；B：支持鎖B和鎖H） | |||
| LZ-300/3012功率分析儀 | |||
| 參數 | 技術指標 | ||
| 頻率測量 | 40Hz～300kHz | ||
| 電流測量 | 0～12A（有效值） | ||
| 電壓測量 | 0～120V（有效值） | ||
| 相位精度 | 1% ±0.05° | ||
