MATS-3122SA/1M軟磁動態測量裝置可自動測量鐵硅鋁、鐵鋁、軟磁鐵氧體、坡莫合金、非晶/納米晶和硅鋼等軟磁材料在10Hz～1MHz（連續頻率）下的交流磁性參數：Ps、Bm、Hm、Ss，μa和δ，可推算特定條件下的μ′、μ″、μL、μR、Q和AL等動態磁特性參數。

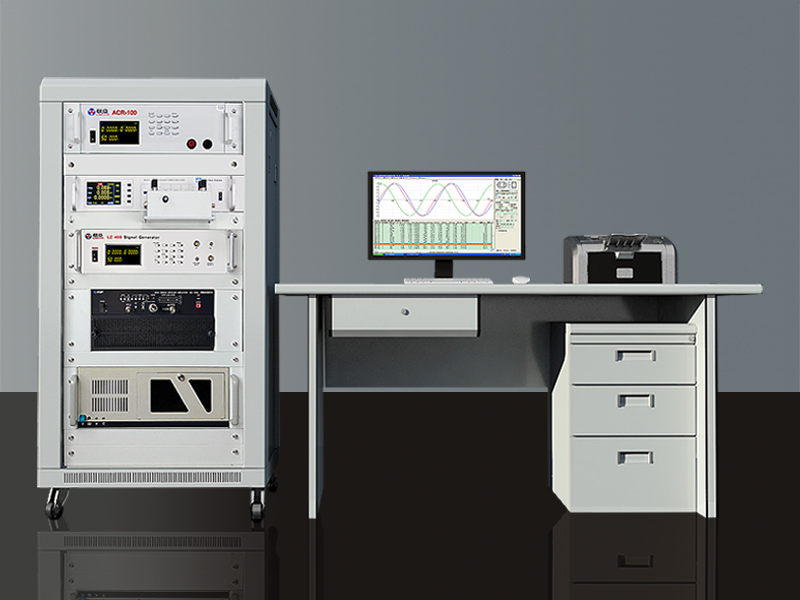

測試系統采用數字信號合成及處理技術, 由高速寬頻帶雙極性功率放大器、高精密寬頻功率分析儀、功率補償模塊和工控計算機組成自動測試系統， 配置MATS磁性自動測量系統V7.0——SMTest軟磁動態測量軟件，可實現各種復雜的磁特性測試以及數據管理。
MATS-3121SA/1M軟磁動態測量裝置采用功率補償技術，最大勵磁功率可達到500VA，實現了寬頻帶、高功率，較好的解決了高頻條件下試樣制備要求高，測試范圍窄的問題。
測試項目

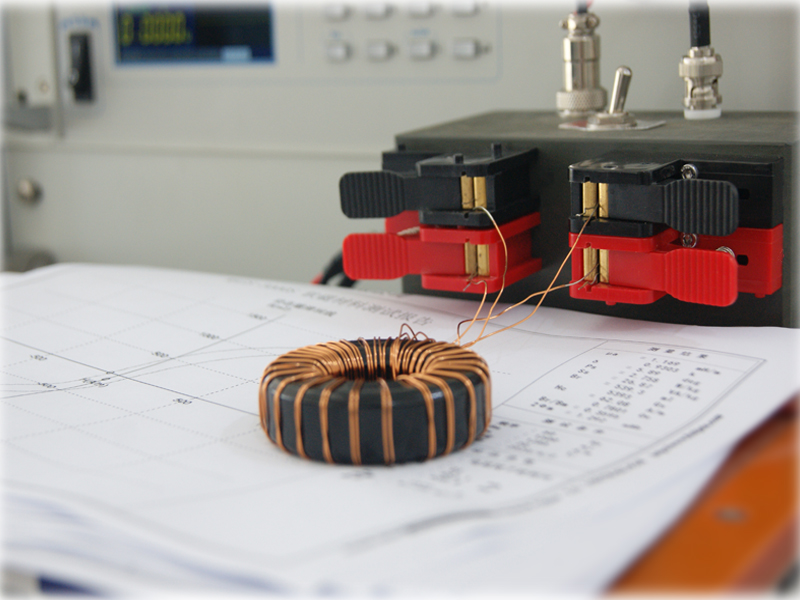

測試樣品形狀:直接在樣品上繞制勵磁（N1）和感應（N2）線圈測量環形、矩形、EE形和EI形等閉路樣品。
測試樣品種類:可測試鐵硅鋁、鐵鋁、非晶/納米晶、硅鋼、坡莫合金金屬磁粉芯和軟磁鐵氧體等軟磁材料。
測試參數:測量軟磁材料的動態磁性參數，可準確測量μa、δ和Ps，可推算特定條件下的μ′、μ″、μL、μR、Q和AL等動態磁性參數。
技術參數
| 使用環境 | ||
| 參數 | 技術指標 | |
| 輸入電源 | 單相220V，50Hz | |
| 使用環境 | 環境溫度：23±5℃；環境濕度：30～75%RH | |
| 外磁場干擾 | 應絕對避免 | |
| 熱平衡時間 | 10分鐘 | |
| LZ-410信號發生器 | ||
| 參數 | 技術指標 | |
| 頻率帶寬 | 10?1MHz；頻率步進：1Hz | |
| 頻率精度 | < 0.1%×當前值;頻率誤差< 0.05% | |
| 電壓精度 | 1mV （程控，鎖Bm測試時）； | |
| 電壓失真度 | <0.5% | |
| BCV-310寬頻帶電流電壓表 | ||
| 參數 | 技術指標 | |
| 頻率測量 | 10Hz～1MHz | |
| 電流測量 | 0～10A（有效值） | |
| 電壓測量 | 0～300V（有效值） | |
| 測量模式 | 支持鎖定磁感Bm和鎖定磁場Hm | |
| NF42014功率放大器 | ||
| 參數 | 技術指標 | |
| 輸出功率 | 200VA | |
| 頻率帶寬 | 10Hz-1MHz | |
| 最大輸出電壓 | 50Vrms | |
| 最大輸出電流 | ±4Arms | |
| CH-2335A高精密寬頻功率分析儀 | ||
| 參數 | 技術指標 | |
| 頻率測量范圍 | DC?1MHz； | |
| 電流測量范圍 | 1uA～15A (峰值)； | |
| 電流測量精度 | 不確定度≤0.4%； | |
| 電壓測量范圍 | 1mV～1000Vrms（有效值）； | |
| 電壓測量精度 | 不確定度≤0.4%； | |
| 功率測量精度 | 不確定度≤0.6%（滿量程） | |
| ACR-100A功率補償模塊 | ||
| 參數 | 技術指標 | |
| 工作頻率范圍 | 10k～1000kHz | |
| 最大工作電壓 | 200V | |
| 最大工作電流 | 10A | |
| 最大補償功率 | 500VA，有效值(F≤500kHz時);400VA,有效值(500kHz＜F≤1MHz) | |
| 補償方式 | 自動 | |
