項目背景
磁控濺射靶材主要應用于電子及信息產業,如集成電路、信息存儲、液晶顯示屏、激光存儲器、電子控制器件等;亦可應用于玻璃鍍膜領域;還可以應用于耐磨材料、高溫耐蝕、高檔裝飾用品等行業。透磁率可以作為評估磁性靶材透磁性能的有效指標，其測試方法還沒有相應的行業標準，很大程度上制約了國內磁性濺射靶材的研發、制作及工業化生產。
解決方案

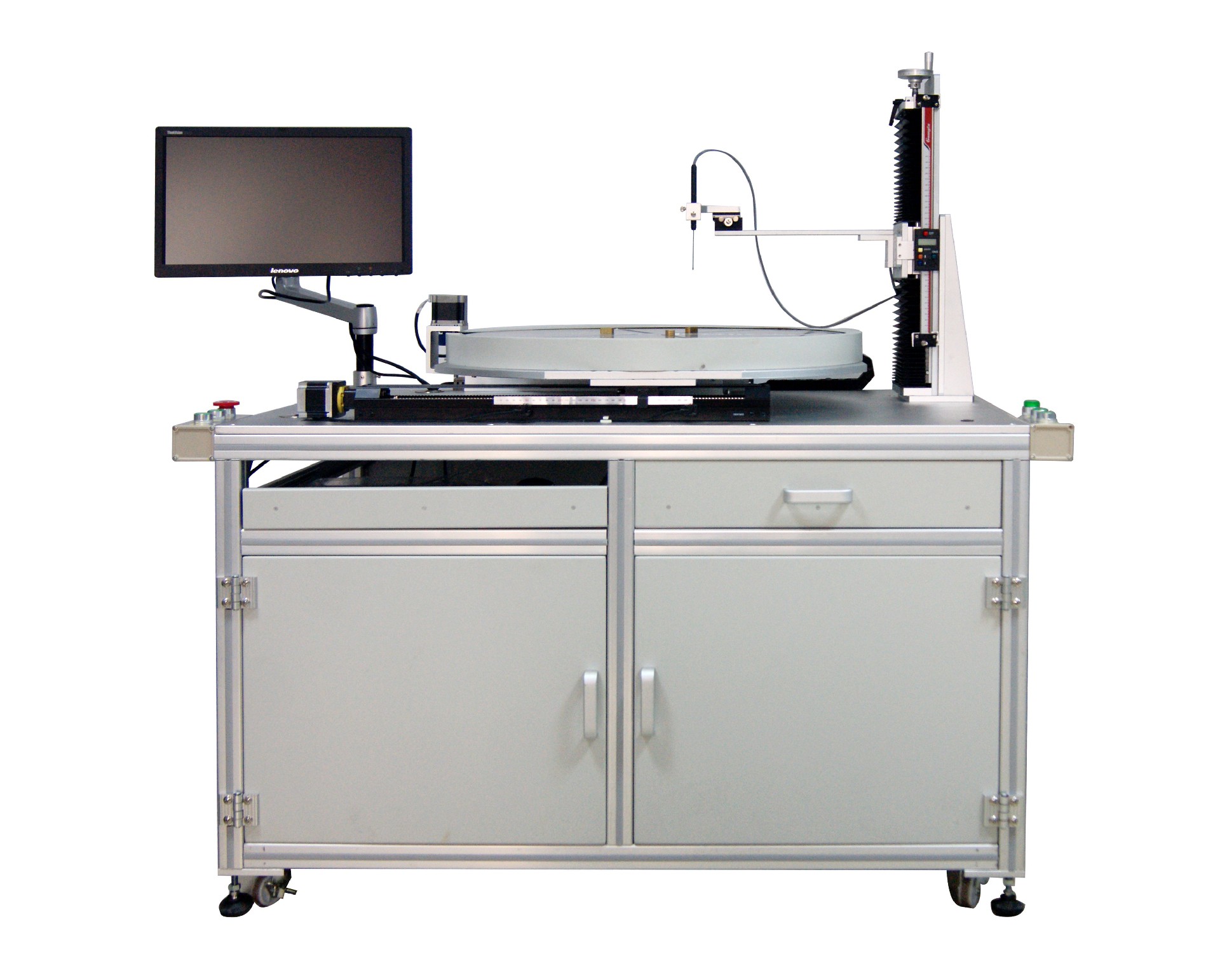

1、測試設備：CIM-3140RMT透磁率測量裝置 CIM-3140RMT透磁率測量裝置是一款樣品透磁測量設備，主要用于磁性濺射靶材包括PTFmean、PTFwarp、PTFrange、%PTFmax、%PTFmin、%PTFmean、%PTFwarp、 %PTFstdev等參數測量，并對測試結果進行統計分析，可繪制PTF曲線圖、%PTF曲線圖。 具有文件管理、測試和數據（圖形）輸出等功能， 可滿足用戶對磁性濺射靶材的測試、數據（報告）輸出及數據管理等需求。
2、設備特點
⑴、RMTest透磁測量系統為綠色軟件，無需繁瑣的安裝過程。
⑵、測量軟件運行于Windows XP或 Win 7 操作系統下，符合Windows軟件規范，操作直觀簡捷。
⑶、采用橫向探頭測量樣品表面的透磁。
⑷、磁強計具備自動清零功能，能一鍵對表頭零點進行清零。
⑸、可在軟件界面選擇磁場測試量程，無需通過手動按鍵切換量程檔位。
⑹、測試結果包含PTFmean、PTFwarp、PTFrange、%PTFmax、%PTFmin、%PTFmean、%PTFwarp等。
⑺、可導入多組數據進行多個半徑曲線對比。
⑻、測試結果在PTF或%PTF坐標上可以通過雙擊波形調出單點捕捉功能，可以在軟件界面最下方顯示鼠標 當前選中位置點的相對角度和磁場強度值。
⑼、儀器自帶水平儀。
⑽、支持各種型號的噴墨或激光打印機，可直接打印測試報告。
⑾、可直接通過E-mail發送彩色的測試報告。
⑿、有數據庫功能,可將測試數據輸出到EXCEL中，便于對測試結果進行分析。
⒀、可將測試報告轉換（保存）為圖片文件，以方便在論文中插圖。
3、主要技術參數
項目 | 指標 | |
系統控制 | PC+6616PX 16位數據采集卡 | |
X單軸行程 | 0-250mm，電動調節 | |
Z單軸行程 | 0-200mm，手動調節 | |
R旋轉軸 | 角度刻線間隔5度，旋轉速度1-6度/秒可調 | |
測試時間 | 測試時間可調，最快60秒/圈 | |
測量范圍 | 試樣外徑Φ100mm∽Φ600mm、高度≤50mm | |
磁強計 | 量程 | 1KGs, 2KGs, 4KGs, 8KGs |
測量精度 | 滿量程達0.5% | |
測量參數 | PTFmean、PTFwarp、PTFrange、%PTFmax、%PTFmin、%PTFmean、%PTFwarp | |
A/D數據采集 | 16Bits，旋轉分辨率：3600點/360o | |
測量結果重復度 | 小于0.5% | |
測量軟件 | Windows 7運行環境，測量數據可以EXCEL形式保存在硬盤，可隨時查詢 | |
測量報告 | 透磁場坐標和透磁率坐標 | |
合格判定 | 按標準進行判定 | |

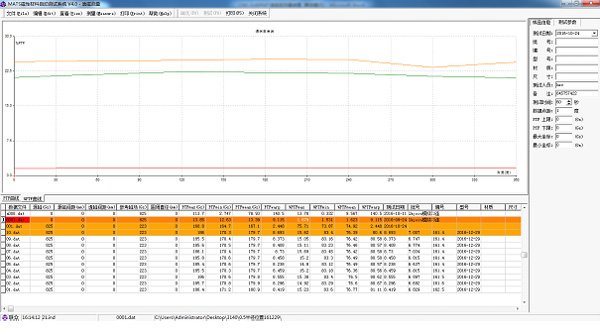

4、軟件界面

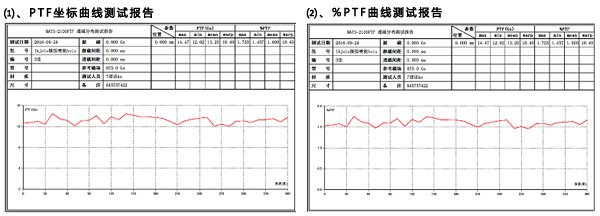

5、測試曲線.
