項目背景
大型發電機定子鐵芯主要采用硅鋼材料沖壓疊片而成，在鐵芯制造過程中，由于絕緣層損壞或毛刺等因素，導致鐵芯層間短路，使鐵芯在工作時局部溫升和空載損耗增大，影響發電機正常工作。
需求分析
客戶要求對發電機定子鐵芯磁芯損耗進行測量，并通過測試反應定子鐵芯中孔可能出現的發熱點，以此對磁芯質量進行評估。
解決方案

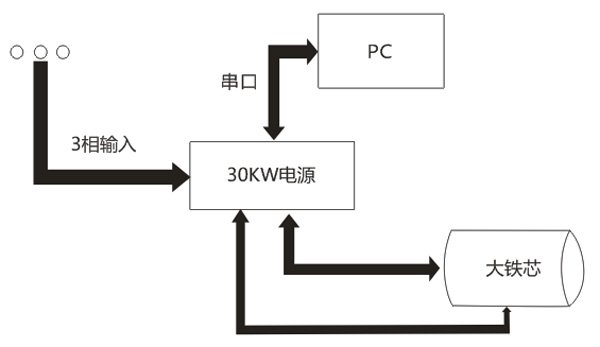

1、測試設備

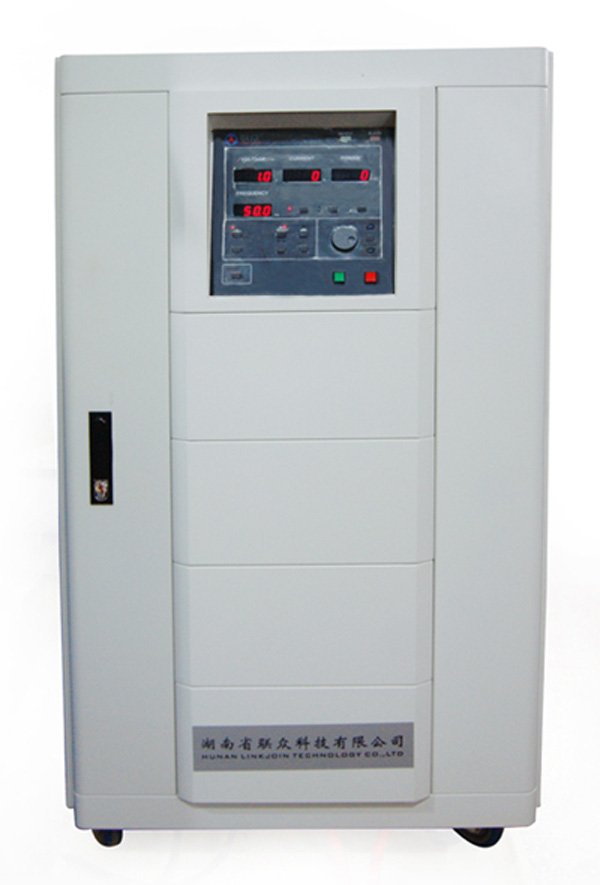

測試裝置采用大功率輸出（最大輸出功率30kw,最大輸出電流300A）電源對鐵芯在工頻條件下空載電流和鐵芯損耗（初級）進行測量，通過 PC上軟件對電源進行控制和讀取， PC軟件具有自動測量、測試數據實時顯示、測試結果保存、測試方案保存等功能。
裝置配合紅外溫度測試儀，用于對定子鐵芯中孔各部位溫升的測量。

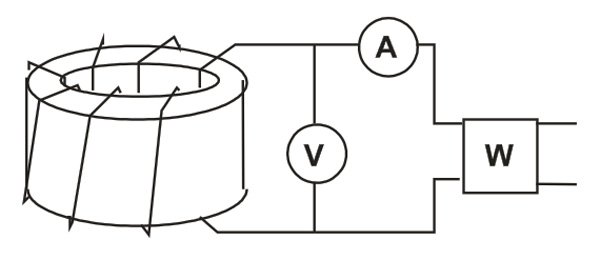

2、測量原理
3、測量參數
線圈匝數
測試電壓
電流計算
鐵損計算

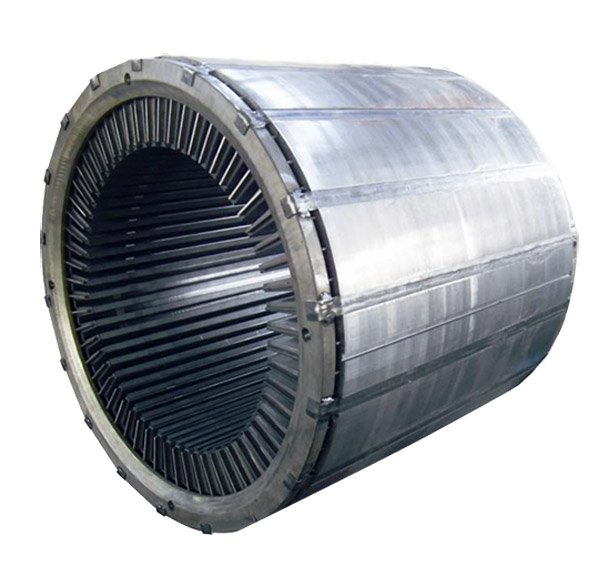

4、鐵芯測試
5、操作步驟
測試鐵芯鐵損
鐵芯熱點分析：將鐵芯置于1.5T磁感應強度下（連續通電）30分鐘，用紅外測溫儀檢測鐵芯中孔內壁不同位置的溫度變化。

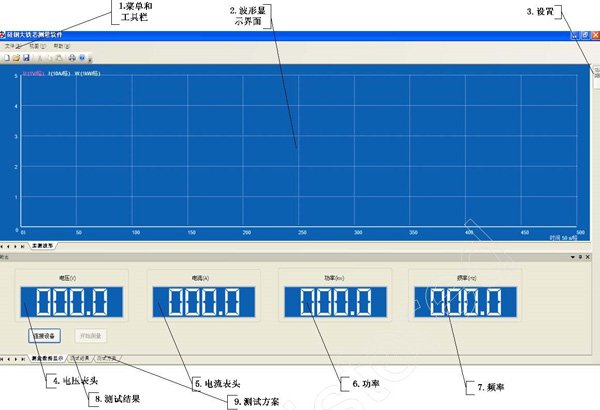

6、軟件界面
